DC系列單向離合器
當前位置：首頁 > 產品展示 > 單向離合器 > DC系列單向離合器
DC系列單向離合器
發布于：2019-04-15 10:50:38
產品簡介：
DC系列單向離合器為不規則作動子保持器單向離合器但不含內環與外環。此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。
熱線電話：15961439669
DC型號為不規則作動子保持器單向離合器但不含內環與外環。
此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。

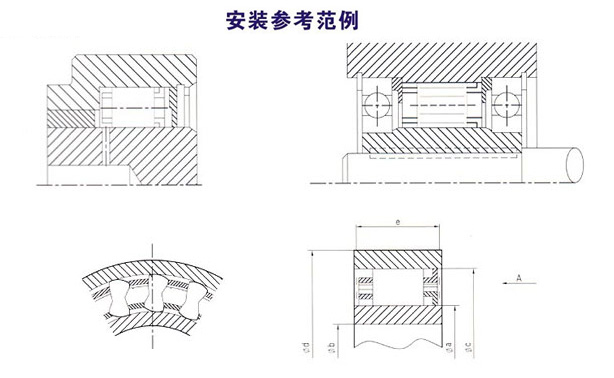

不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小於尺寸“e”，接觸面不 可有任何溝槽以確保功能正常，請參考下頁。
原廠可提供標準型式的內環與外環，請參考下一頁。
若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下表面硬度規格。
研磨加工處理過的接觸面硬度為HRC60~62硬化深度須大於0.6mm。
接觸面之內部硬度為HRC35~45，接觸面之表面光滑度須小於22CLA，接觸面可接受之最大歪斜度為 25mm寬度內0.007mm之歪斜度。
|
型式 |
作動子空間 |
夾子數量 |
作動子數量 |
重量 |
||||||
|
TKN1) |
 |
Phi;c+0.003〔mm〕 |
〔mm〕 |
emin |
Phi;dmin |
Phi;dmax |
||||
|
DC2222G |
50 |
22.225 |
38.885 |
8.33±0.075 |
10.0 |
50 |
17 |
- |
12 |
0.030 |
|
DC2776 |
95 |
27.762 |
44.422 |
8.33±0.075 |
13.5 |
58 |
21 |
- |
14 |
0.055 |
|
DC3034 |
99 |
30.340 |
47.000 |
8.33±0.075 |
13.5 |
62 |
23 |
- |
14 |
0.060 |
|
DC3175(3G) |
127 |
31.750 |
48.410 |
8.33±0.075 |
13.5 |
63 |
24 |
3 |
16 |
0.060 |
|
DC3809A |
220 |
38.092 |
54.752 |
8.33±0.075 |
16.0 |
71 |
29 |
- |
18 |
0.085 |
|
DC4127(3G) |
179 |
41.275 |
57.935 |
8.33±0.075 |
13.5 |
75 |
32 |
3 |
18 |
0.090 |
|
DC4445A |
290 |
44.450 |
61.110 |
8.33±0.075 |
16.0 |
79 |
34 |
- |
20 |
0.095 |
|
DC4912(4C) |
245 |
49.721 |
66.381 |
8.33±0.075 |
13.5 |
86 |
38 |
4 |
22 |
0.100 |
|
DC5476A |
420 |
54.766 |
71.425 |
8.33±0.075 |
16.0 |
92 |
42 |
- |
24 |
0.110 |
|
DC5476A(4G） |
420 |
54.765 |
71.425 |
8.33±0.075 |
16.0 |
92 |
42 |
4 |
24 |
0.130 |
|
DC5476B(4G） |
615 |
54.765 |
71.425 |
8.33±0.075 |
21.0 |
92 |
42 |
4 |
24 |
0.180 |
|
DC5476C（4G） |
792 |
54.765 |
71.425 |
8.33±0.075 |
25.4 |
92 |
42 |
4 |
24 |
0.200 |
|
DC5776A |
483 |
57.760 |
74.420 |
8.33±0.075 |
16.0 |
98 |
44 |
- |
26 |
0.110 |
|
DC63348 |
645 |
63.340 |
80.000 |
8.33±0.075 |
21.0 |
104 |
50 |
- |
26 |
0.175 |
|
DC7221(5G） |
540 |
72.217 |
88.877 |
8.33±0.075 |
13.5 |
115 |
56 |
5 |
30 |
0.140 |
|
DC7221B |
1023 |
72.217 |
88.877 |
8.33±0.075 |
21.0 |
115 |
56 |
- |
30 |
0.185 |
|
DC7221B(5G) |
1023 |
72.217 |
88.877 |
8.33±0.075 |
21.0 |
115 |
56 |
5 |
30 |
0.210 |
|
DC7969C(5C) |
1630 |
79.698 |
96.358 |
8.33±0.075 |
25.4 |
124 |
61 |
5 |
34 |
0.280 |
|
DC8334C |
1645 |
83.340 |
100.000 |
8.33±0.075 |
25.4 |
132 |
65 |
- |
34 |
0.270 |
|
DC8729A |
1000 |
87.290 |
103.960 |
8.33±0.075 |
16.0 |
134 |
67 |
- |
34 |
0.165 |
|
DC10323A(3C)* |
1290 |
103.231** |
119.891 |
8.33±0.075 |
16.0 |
155 |
80 |
3 |
40 |
0.205 |
|
DC12334C* |
3840 |
123.340** |
140.000 |
8.33±0.075 |
25.4 |
184 |
96 |
- |
50 |
0.400 |
|
DC12388C(11C) |
3900 |
123.881 |
142.880 |
9.50±0.10 |
25.4 |
186 |
96 |
11 |
44 |
0.400 |
