DC4972單向離合器
當前位置：首頁 > 產品展示 > 單向離合器 > DC系列單向離合器
DC4972單向離合器
發布于：2017-09-12 21:14:39
產品簡介：
DC4972單向離合器
熱線電話：15961439669

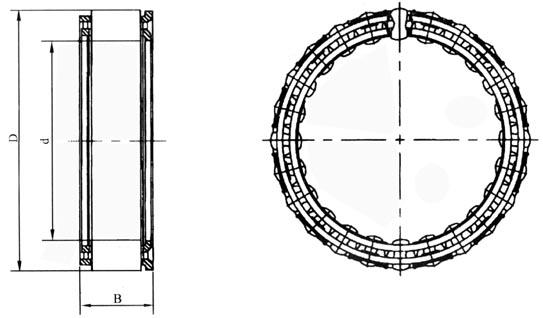

DC系列楔塊式單向離合器
|
型號 |
極限轉速 |
重量 |
|||||
|
Tkn1 |
Max2 |
Max3 |
d |
D |
B |
||
|
DC2222G |
50 |
8600 |
4300 |
22,225 |
38,885 |
10.0 |
0.030 |
|
DC2776 |
95 |
6900 |
3400 |
27,762 |
44,422 |
13.5 |
0.055 |
|
DC3034 |
99 |
6300 |
3100 |
30,340 |
47,000 |
13.5 |
0.060 |
|
DC3175(3C) |
127 |
6000 |
3000 |
31,750 |
48,410 |
13.5 |
0.060 |
|
DC3809A |
220 |
5000 |
2500 |
38,092 |
54,752 |
16.0 |
0.085 |
|
DC4127(3C) |
179 |
4600 |
2300 |
41,275 |
57,935 |
13.5 |
0.090 |
|
DC4445A |
290 |
4300 |
2100 |
44,450 |
61,110 |
16.0 |
0.095 |
|
DC4927(4C) |
245 |
3800 |
1900 |
49,721 |
66,381 |
13.5 |
0.100 |
|
DC5476A |
420 |
3500 |
1700 |
54,765 |
71,425 |
16.0 |
0.110 |
|
DC5476A(4C) |
420 |
3500 |
1700 |
54,765 |
71,425 |
16.0 |
0.130 |
|
DC5476B(4C) |
615 |
3500 |
1700 |
54,765 |
71,425 |
21.0 |
0.180 |
|
DC5476C(4C) |
792 |
3500 |
1700 |
54,765 |
71,425 |
25.4 |
0.200 |
|
DC5776A |
483 |
3300 |
1600 |
57,760 |
74,420 |
16.0 |
0.110 |
|
DC6334B |
645 |
3000 |
1500 |
63,340 |
80,000 |
21.0 |
0.175 |
|
DC7221(5C) |
540 |
2600 |
1300 |
72,217 |
88,877 |
13.5 |
0.140 |
|
DC7221B |
1023 |
2600 |
1300 |
72,217 |
88,877 |
21.0 |
0.185 |
|
DC7221B(5C) |
1023 |
2600 |
1300 |
72,217 |
88,877 |
21.0 |
0.210 |
|
DC7969C(5C) |
1630 |
2400 |
1200 |
79,698 |
96,358 |
25.4 |
0.280 |
|
DC8334C |
1645 |
2300 |
1100 |
83,340 |
100,000 |
25.4 |
0.270 |
|
DC8729A |
1000 |
2200 |
1100 |
87,290 |
103,960 |
16.0 |
0.165 |
|
DC10323A(3C) |
1290 |
1800 |
900 |
103,231 |
119,891 |
16.0 |
0.205 |
|
DC12334C |
3840 |
1500 |
750 |
123,340 |
140,000 |
25.4 |
0.400 |
|
DC12388C(11C) |
3900 |
1500 |
750 |
123,881 |
142,880 |
25.4 |
0.400 |
DC型式為楔塊保持器單向離合器但不含內環與外環。 ·此型號必須配合客戶自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。 ·不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小于尺寸“e”，接觸面不可有任何溝槽以確保功能正常。 ·原廠可提供標準型式的內環與外環。 ·若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入。研磨加工處理過的接觸面硬度為HRC 60~62硬化深度須大于0.6mm。 ·接觸面之內部硬度為HRC 35~45，接觸面之表面光滑度必需小于22 CLA，接觸面可接受之最大歪斜度為25mm寬度為0.007之歪斜度。
離合器安裝使用須知：離合器的安裝應在電機（或其他原動機）的轉向確定后，即在確認離合器實際轉向與主機要求轉向一致之后方可進行。如果安裝方向相反，會導致嚴重事故，離合器外環與機體、內環與軸、鍵與鍵槽的配合均為動配合，不得過緊，裝配要注意清除毛刺，清洗、擦干并均勻涂上潤滑用機油，并用光潔平整的金屬厚墊在離合器端面用錘輕擊墊板，嚴禁硬敲和強行裝配。 潤滑與保養：各類型號的離合器，在出廠時已加夠耐高溫、品質穩定的油脂 根據情況可在三個月到半年之內不再重新添加油脂，在此期限之后，應定期檢查、清洗、更換油脂建議，每半年更換一次油脂，惡劣環境下應三個月一次
|
備注事項 |
