CKZ-A楔塊式單向離合器
當前位置：首頁 > 產品展示 > 單向離合器 > CK-A系列單向離合器
CKZ-A楔塊式單向離合器
發布于：2017-01-09 22:03:25
產品簡介：

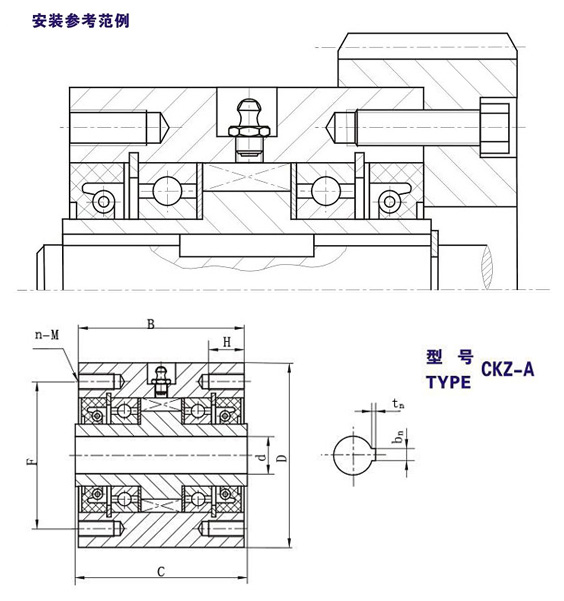

CKZ-A系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要，出廠時內含潤滑油或潤滑脂。內環與軸用鍵聯結，外環為h7公差與體壁H7公差配合，并用螺栓聯結。
熱線電話：15961439669
CKZ-A系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要，出廠時內含潤滑油或潤滑脂。
內環與軸用鍵聯結，外環為h7公差與體壁H7公差配合，并用螺栓聯結。
用在包裝、運輸、冶金、礦山等機械上。防止逆轉或超越運轉，適合中速運行。
|
型號 |
額定扭矩 |
超越極限轉速 |
外形尺寸〔mm〕 |
重量 |
||||||||
|
外環尺寸 |
內環尺寸 |
|||||||||||
|
內環 |
外環 |
D〔h7〕 |
B |
F |
n-M |
H |
D |
C |
bn×tn |
|||
|
CKZ-A2080 |
175 |
1200 |
510 |
80 |
60 |
68 |
4-M6 |
15 |
20 |
62 |
6×2.8 |
1.89 |
|
CKZ-A35100 |
630 |
1000 |
425 |
100 |
78 |
86 |
6-M8 |
20 |
35 |
80 |
10×3.3 |
3.60 |
|
CKZ-A40115 |
1115 |
900 |
400 |
115 |
80 |
100 |
6-M8 |
20 |
40 |
82 |
10×3.3 |
4.89 |
|
CKZ-A40120 |
1160 |
900 |
400 |
120 |
80 |
105 |
6-M8 |
20 |
40 |
82 |
10×3.3 |
5.39 |
|
CKZ-A42125 |
1268 |
900 |
400 |
125 |
90 |
105 |
6-M8 |
20 |
42 |
92 |
12×3.3 |
6.56 |
|
CKZ-A45140 |
1585 |
750 |
350 |
140 |
95 |
120 |
6-M10 |
25 |
45 |
97 |
14×3.8 |
8.78 |
|
CKZ-A50150 |
1900 |
700 |
300 |
150 |
95 |
130 |
6-M10 |
25 |
50 |
97 |
14×3.8 |
9.99 |
|
CKZ-A55160 |
2290 |
600 |
250 |
160 |
105 |
140 |
6-M10 |
25 |
55 |
107 |
16×4.3 |
12.47 |
|
CKZ-A65170 |
2720 |
600 |
200 |
170 |
105 |
150 |
6-M10 |
25 |
65 |
107 |
16×4.3 |
13.63 |
|
CKZ-A70180 |
3100 |
500 |
150 |
180 |
110 |
160 |
6-M10 |
25 |
70 |
112 |
2×4.9 |
15.91 |
|
CKZ-A1890 |
400 |
1100 |
460 |
90 |
54 |
75 |
6-M6 |
15 |
18 |
56 |
6×2.8 |
2.46 |
|
CKZ-A2590 |
400 |
1100 |
460 |
90 |
49 |
75 |
6-M6 |
15 |
25 |
50 |
8×2.5 |
2.35 |
|
CKZ-A25100 |
630 |
1000 |
425 |
100 |
79 |
88 |
6-M8 |
16 |
25 |
80 |
8×3.3 |
4.12 |
|
CKZ-A28100 |
630 |
1000 |
425 |
100 |
78 |
86 |
6-M8 |
20 |
28 |
80 |
8×3.3 |
3.98 |
|
CKZ-A30100 |
630 |
1000 |
425 |
100 |
78 |
86 |
6-M8 |
20 |
30 |
80 |
10×3.3 |
3.80 |
|
CKZ-A32100 |
630 |
1000 |
425 |
100 |
78 |
86 |
6-M8 |
20 |
32 |
80 |
10×6.3 |
3.71 |
|
CKZ-A38115 |
1115 |
900 |
400 |
115 |
80 |
100 |
6-M8 |
20 |
38 |
82 |
10×3.3 |
4.90 |
|
CKZ-A45125 |
1268 |
900 |
400 |
125 |
90 |
110 |
8-M8 |
25 |
45 |
92 |
14×3.8 |
6.51 |
|
CKZ-A50135 |
970 |
800 |
400 |
135 |
70 |
115 |
6-M10 |
20 |
50 |
72 |
14×3.8 |
6.61 |
|
CKZ-A5138 |
1580 |
750 |
350 |
138 |
101 |
124 |
6-M8 |
20 |
45 |
105 |
12×5.0 |
8.85 |
|
CKZ-A50160 |
2290 |
600 |
250 |
160 |
90 |
140 |
6-M10 |
20 |
50 |
90 |
14×3.8 |
12.86 |
|
CKZ-A50180 |
3100 |
500 |
150 |
180 |
124 |
158 |
6-M10 |
25 |
50 |
128 |
14×3.8 |
16.9 |
|
CKZ-A55145 |
1850 |
700 |
300 |
145 |
100 |
130 |
6-M8 |
20 |
55 |
102 |
14×3.8 |
9.42 |
|
CKZ-A55170 |
2720 |
600 |
200 |
170 |
110 |
146 |
8-M8 |
15 |
55 |
112 |
16×4.3 |
14.23 |
