CKF-A系列非接觸式逆止器
當前位置：首頁 > 產品展示 > 單向離合器 > CK-A系列單向離合器
CKF-A系列非接觸式逆止器
發布于：2017-01-09 14:58:21
產品簡介：
CKF-A為非接觸楔塊式單向離合器，內環旋轉。僅有內環被設計用于單向功能，無軸承支撐。使用時必須 安裝軸承以保證內環與外環的同心度。當用于防止逆轉用途時必須檢查轉速不可低于超越轉速最低允許值，如下頁規格表中。
熱線電話：15961439669
CKF-A為非接觸楔塊式單向離合器，內環旋轉。僅有內環被設計用于單向功能，無軸承支撐。使用時必須 安裝軸承以保證內環與外環的同心度。
當用于防止逆轉用途時必須檢查轉速不可低于超越轉速最低允許值，如下頁規格表中。
此型號主要用于高速工況下防止逆轉，亦可用于超運轉速度離合器之高速超越、低速楔合的雙速驅動切 換裝置。
|

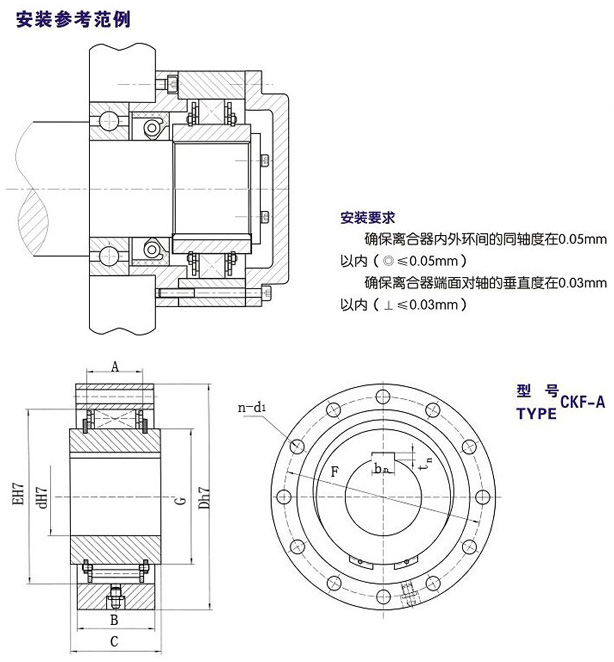

型號 |
額定扭矩 |
超越極限轉速 |
外形尺寸〔mm〕 |
重量 |
||||||||||
|
內環 |
外環 |
d(H7) |
D(h7) |
E(H7) |
F |
G |
C |
B |
A |
n-d1 |
bn×tn | |||
|
CKF-A2090 |
140 |
875 |
6000 |
20 |
90 |
66 |
78 |
42 |
35 |
35 |
25 |
6-6.6 |
6×2.8 |
1.50 |
|
CKF-A2595 |
190 |
825 |
6000 |
25 |
95 |
70 |
82 |
46 |
35 |
35 |
25 |
6-6.6 |
8×3.3 |
1.60 |
|
CKF-A30102 |
340 |
780 |
6000 |
30 |
102 |
75 |
87 |
51 |
40 |
40 |
30 |
6-6.6 |
8×3.3 |
1.80 |
|
CKF-A35110 |
425 |
740 |
6000 |
35 |
110 |
82 |
96 |
58 |
40 |
40 |
30 |
6-6.6 |
10×3.3 |
2.10 |
|
CKF-A40125 |
625 |
720 |
5000 |
40 |
125 |
92 |
108 |
68 |
40 |
40 |
30 |
8-6.6 |
12×3.3 |
2.90 |
|
CKF-A45130 |
715 |
665 |
5000 |
45 |
130 |
94 |
112 |
70 |
40 |
40 |
30 |
8-9.0 |
14×3.8 |
3.10 |
|
CKF-A50150 |
1120 |
610 |
4000 |
50 |
150 |
114 |
132 |
90 |
40 |
40 |
30 |
8-9.0 |
14×3.8 |
4.70 |
|
CKF-A55160 |
1300 |
600 |
4000 |
55 |
160 |
116 |
138 |
86 |
45 |
45 |
34 |
8-9.0 |
16×4.3 |
5.40 |
|
CKF-A60175 |
1500 |
490 |
3200 |
60 |
175 |
135 |
155 |
95 |
70 |
60 |
47 |
8-11 |
18×4.4 |
8.50 |
|
CKF-A70190 |
2250 |
480 |
3200 |
70 |
190 |
140 |
165 |
100 |
70 |
60 |
47 |
12-11 |
20×4.9 |
10 |
|
CKF-A80210 |
3000 |
450 |
2400 |
80 |
210 |
160 |
185 |
120 |
80 |
70 |
48 |
12-11 |
22×5.4 |
14 |
|
CKF-A90230 |
4600 |
420 |
2400 |
90 |
230 |
180 |
206 |
140 |
90 |
80 |
67 |
12-13.5 |
25×5.4 |
19 |
|
CKF-A100280 |
7600 |
455 |
2000 |
100 |
280 |
200 |
240 |
160 |
105 |
100 |
67 |
12-17.5 |
28×6.4 |
34 |
|
CKF-A130320 |
13600 |
415 |
2000 |
130 |
320 |
235 |
278 |
195 |
105 |
100 |
67 |
12-17.5 |
32×7.4 |
44 |
|
CKF-A150400 |
24500 |
365 |
2000 |
150 |
400 |
320 |
360 |
256 |
105 |
100 |
86 |
12-17.5 |
36×8.4 |
73 |
