CK-X單向離合器（超越離合器）
當前位置：首頁 > 產品展示 > 單向離合器 > CK-A系列單向離合器
CK-X單向離合器（超越離合器）
發布于：2017-01-09 22:21:23
產品簡介：

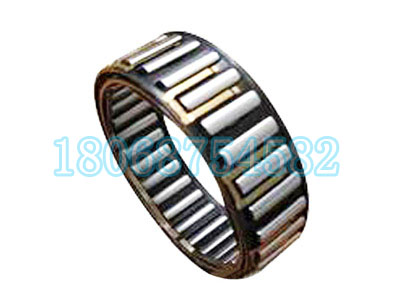

CK-X單向離合器（超越離合器）由楔塊、內外保持架、波形彈簧片和阻力元件組成。與其它超越離合器在內外保持架的作用下，楔塊的同步性好，在較小的空間內可以傳遞較大的扭矩，技術1 此型號須配合內環及外環與潤滑油脂及油封。
熱線電話：15961439669

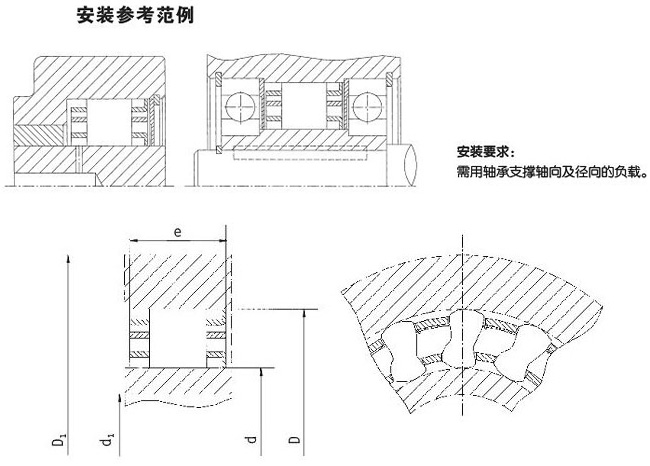

CK-X型單向離合器由楔塊、內外保持架、波形彈簧片和阻力元件組成。與其它超越離合器在內外保持架的作用下，楔塊的同步性好，在較小的空間內可以傳遞較大的扭矩，技術1 此型號須配合內環及外環與潤滑油脂及油封。本公司可提供標準形式的內環與外環。： 心及工件機壁直接套入，請參考以下規格:接觸面表面硬度為HRC60~62，硬化深度須大于 內部硬度為HRC35~45，接觸面的表面粗糙度須小于0.8μm，接觸面可接受的最大圓25mm。接觸面的寬度可小于尺寸“e”。
該型號常用于包裝機械、制袋機械、瓦愣紙生產線、減速機、提升機、液力變矩器、電動收割機等機械設備上。
|
型號 |
額定扭矩 |
超越極限轉速〔r/min〕 |
外形尺寸〔mm〕 |
重量 |
|||||
|
內環 |
外環 |
d |
D |
e |
D1 |
d1 |
|||
|
CK-×2238×10.0 |
50 |
4300 |
2150 |
22.22 |
38.88 |
10.0 |
50 |
17 |
0.030 |
|
CK-×2744×13.5 |
95 |
3450 |
1700 |
27.76 |
44.42 |
13.5 |
58 |
21 |
0.055 |
|
CK-×3047×13.5 |
99 |
3150 |
1550 |
30.34 |
47.00 |
13.5 |
62 |
23 |
0.060 |
|
CK-×3148×13.5 |
127 |
3000 |
1500 |
31.75 |
48.41 |
13.5 |
63 |
24 |
0.060 |
|
CK-×3584×16.0 |
220 |
2500 |
1250 |
38.09 |
54.75 |
16.0 |
71 |
29 |
0.085 |
|
CK-×4157×13.5 |
179 |
2300 |
1150 |
41.27 |
57.93 |
13.5 |
75 |
32 |
0.090 |
|
CK-×4461×16.0 |
290 |
2150 |
1050 |
44.45 |
61.11 |
16.0 |
79 |
34 |
0.095 |
|
CK-×4966×13.5 |
245 |
1900 |
950 |
49.72 |
66.38 |
13.5 |
86 |
38 |
0.100 |
|
CK-×5471×13.5 |
336 |
1750 |
850 |
54.76 |
71.42 |
13.5 |
92 |
42 |
0.110 |
|
CK-C×5471×16.0 |
420 |
1750 |
850 |
54.76 |
71.42 |
16.0 |
92 |
42 |
0.130 |
|
CK-×5471×21.0 |
615 |
1750 |
850 |
54.76 |
71.42 |
21.0 |
92 |
42 |
0.180 |
|
CK-×5471×25.4 |
792 |
1750 |
850 |
54.76 |
71.42 |
25.4 |
92 |
42 |
0.200 |
|
CK-×5774×16.0 |
483 |
1650 |
800 |
57.76 |
74.42 |
16.0 |
98 |
44 |
0.110 |
|
CK-×6380×21.0 |
645 |
1500 |
750 |
63.34 |
80.00 |
21.0 |
104 |
50 |
0.175 |
|
CK-×7288×13.5 |
540 |
1300 |
650 |
72.22 |
88.88 |
13.5 |
115 |
56 |
0.140 |
|
CK-×7288×16.0 |
1023 |
1300 |
650 |
72.22 |
88.88 |
16.0 |
115 |
56 |
0.185 |
|
CK-×7288×21.0 |
1023 |
1300 |
650 |
72.22 |
88.88 |
21.0 |
115 |
56 |
0.210 |
|
CK-×7996×25.4 |
1630 |
1200 |
600 |
79.70 |
96.36 |
25.4 |
124 |
61 |
0.280 |
|
CK-×83100×25.4 |
1645 |
1150 |
550 |
83.34 |
100.00 |
25.4 |
132 |
65 |
0.270 |
|
CK-×87103×16.0 |
1000 |
1100 |
500 |
87.30 |
103.96 |
16.0 |
134 |
67 |
0.165 |
|
CK-×103119×16.0 |
1290 |
900 |
450 |
103.23 |
119.89 |
16.0 |
155 |
80 |
0.205 |
|
CK-×123140×25.4 |
3840 |
750 |
400 |
123.34 |
140.00 |
25.4 |
184 |
96 |
0.400 |
0.205
|
CK-×123140×25.4 |
3840 |
750 |
400 |
123.34 |
140.00 |
25.4 |
184 |
96 |
0.400 |
